機器視覺工業相機的主要參數

2022-07-14 11:06:21 精質視覺

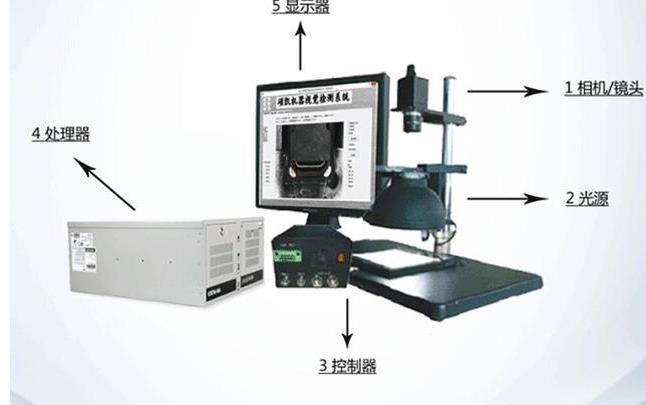

　　相機的主要參數

　　分辨率(Resolution)：相機每次采集圖像的像素點數(Pixels)。由工業相機所采用的芯片分辨率決定，是芯片靶面排列的像元數量。分辨率影響采集圖像的質量，在對同樣大的視場(景物范圍)成像時，分辨率越高，對細節的展示越明顯。

　　像素深度(Pixel Depth)：每位像素數據的位數，常見的是8bit，10bit，12bit。分辨率和像素深度共同決定了圖像的大小。例如對于像素深度為8bit的500萬像素，則整張圖片應該有500萬*8/1024/1024=37M。

　　最大幀率(Frame Rate)/行頻(Line Rate)：相機采集傳輸圖像的速率，對于面陣相機一般為每秒采集的幀數(FPS)，對于線陣相機機為每秒采集的行數(Hz)。

　　曝光方式(Exposure)和快門速度(Shutter)：線陣相機為逐行曝光的方式，可以選擇固定行頻和外觸發同步的采集方式，曝光時間可以與行周期一致，也可以設定一個固定的時間;面陣相機有幀曝光、場曝光和滾動行曝光等幾種常見方式，工業數字相機一般都提供外觸發采圖的功能。快門速度一般可到10微秒，高速相機還可以更快。

　　靶面尺寸：圖像傳感器的感光部分的大小。常見的靶面有1/4''、1/3''、1/2''、2/3''、1''等幾種，當然也有其他規格。靶面尺寸規格見下表。

　　以basler的acA2500-14gm - Basler ace相機為例，該相機相機配有 ON Semiconductor MT9P031 CMOS 感光芯片，幀速率為每秒 14 幀圖像(14fps)，分辨率為500 萬像素，靶面尺寸為1/22.5''。

　　在選型時，按照以下步驟進行：

　　根據需求和成本選擇圖像傳感器型號：CCD還是CMOS;

　　根據目標的要求精度，選擇合適的分辨率。對于視野大小為10*10mm的場合，要求精度為0.02mm/pixel，則當方向上分辨率=10/0.02=500。

　　若被測物體為運動物體，需要選擇幀數較高的工業相機。
