將工業線陣CCD 相機架設在鋁箔上下表面，采用高亮 LED 線性聚光冷光源將材料表面照亮，通過編碼器觸發相機進行在線掃描式拍攝。高速圖像處理系統實時獲取表面圖像，智能圖像算法識別表面硌痕、油斑、污漬、擦傷、條紋、氣泡、夾雜等瑕疵。并利用信號控制系統做出相應反饋。缺陷記錄存儲于數據庫中以供回查。hhs機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

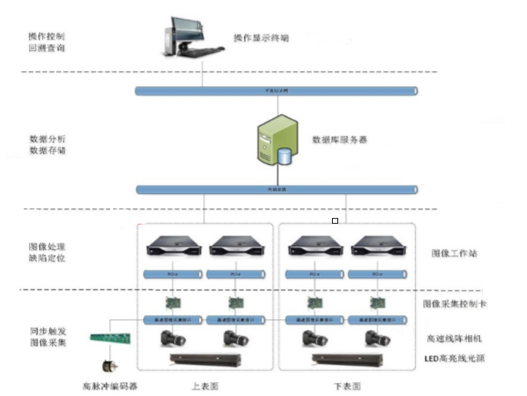

　　計算機系統通過數據庫來記錄和管理瑕疵的橫縱向位置、數量、大小和圖像等信息，同時可通過信號控制系統實現聲光報警等操作。hhs機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　成像模塊hhs機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

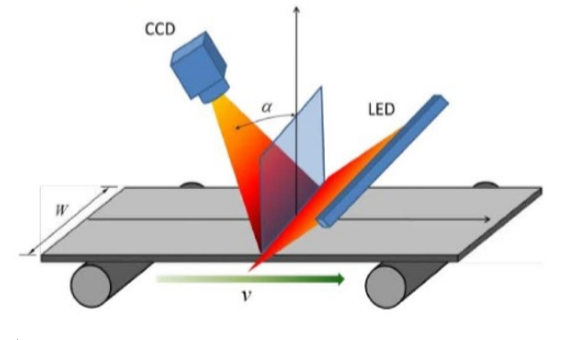

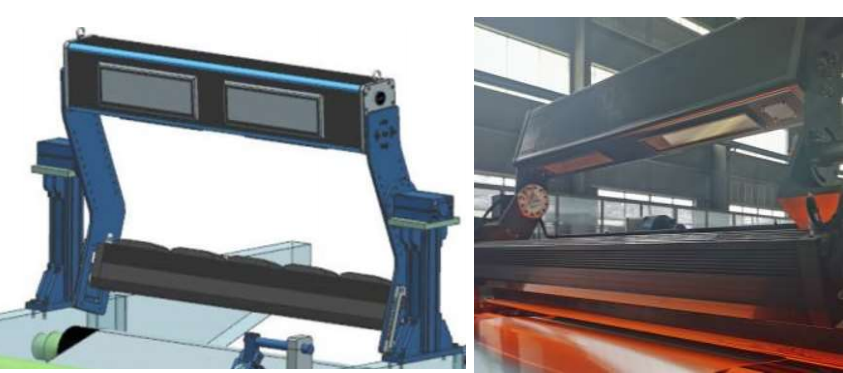

　　成像模塊為三大核心子模塊之一，通過工業線掃相機搭配工業線掃鏡頭以及LED光源的高強度照射，實時采集材料表面圖像，并將采集到的圖片實時傳輸至圖像服務器供處理。成像模塊由高速 CCD相機(搭配線掃相機專用鏡頭) 、高性能光源(LED)等主要部件組成。hhs機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
hhs機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　圖形處理模塊hhs機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　系統采用分布式運算和異步處理相結合的雙層處理架構，對由成像模塊傳輸來的材料表面圖像進行預處理、分割、特征提取、異常判別等處理，處理過程采用在機器視覺領域獨有的多線程處理方式，類似于工廠的流水線形式，提高了圖像的處理效率，降低圖片排隊率，杜絕因圖片來不及處理產生的卡機現象。hhs機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
hhs機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

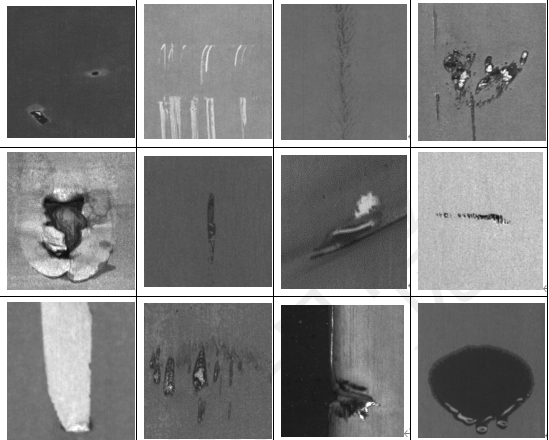

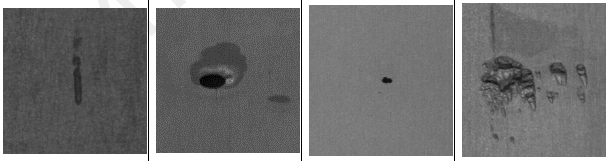

　　應用現場瑕疵圖片hhs機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
hhs機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
hhs機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
hhs機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
